Интеллектуальный подавитель дронов ОПД-712 «Щит» - 10 км

ОПД-712 «Щит» – интеллектуальный подавитель дронов (БПЛА), имеющий функцию обнаружения и широкополосного подавления БПЛА.

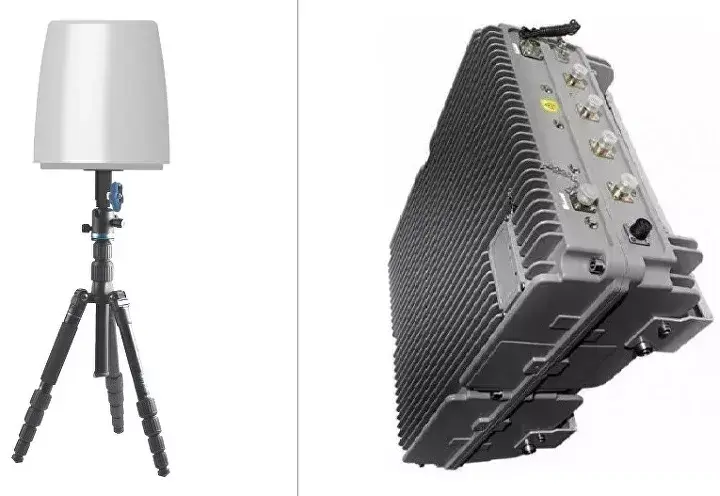

Представляет собой тандем обнаружителя ОД-712 «Ловец» и подавителя ПД-704 «Периметр», настроенный для совместной автоматизированной работы по борьбе с БПЛА.
Сохранены в полном объёме функции как обнаружителя ОД-712 «Ловец» и подавителя ПД-704 «Периметр». Так же обе эти системы могут функционировать независимо друг от друга. При желании в систему может быть интегрирован другой подавитель, например ПД-714 «Форт», ПД-702 «Цилиндр», ПД-715 «Форпост».
Относится одновременно к средствам обнаружения и средствам радиоэлектронной борьбы (средствами подавления или преобразования электромагнитных излучений и сигналов дистанционного управления) с беспилотными воздушными, подводными и надводными судами и аппаратами, беспилотными транспортными средствами и иными автоматизированными беспилотными комплексами / средствам и комплексам РЭБ.
Система обнаружения БПЛА (систем обнаружения дронов) ОПД-712 «Щит», создан на базе радиочастотного сканера ОД-714 «Охотник», осуществляющего обнаружение БПЛА с высокой эффективностью.
Комплекс ОПД-712 «Щит»:

• Эффективно обнаруживает БПЛА по сигналу радиообмена между дроном и пультом управления. Каналы обнаружения – это каналы передачи видеосигнала и каналы управления БПЛА
• Оповещает о появлении в контролируемом радиусе постороннего БПЛА
• Устанавливает направление приближения БПЛА с высокой точностью (≤2° зависания, ≤8°перемещения)
• Осуществляет широкополосное подавление каналов управления, передачи видеосигнала, а так же спутниковой навигации БПЛА (дрон теряет управление, не поступает картинка на пульт, при подавлении канала спутниковой навигации дрон не имеет возможности вернуться в точку старта, в результате чего, зависает в воздухе на 3-5 секунд, после чего начинает медленное снижение (у дронов эконом сегмента как правило просто падает)

Особенности систем ОПД-712 «Щит»:

• Высокая эффективность обнаружения
• В отличии от комплекса Aeroscope, который видит только БПЛА производства DJI (да и то если прошивка устройства не изменялась), для принципа работы устройства не имеет значение марка или изменение программного обеспечения БПЛА
• Высокая точность определения направление приближения БПЛА при обнаружении (≤2° зависания, ≤8°перемещения)
• Надёжная защита от FPV дронов. Устройство имеет высокую эффективность в подавлении FPV дронов
• Большое количество одновременно обнаруживаемых БПЛА (не менее 30)
• Возможность работы как под контролем оператора, так и в автоматическом режиме
• Устройство соответствует стандарту степени защиту оболочки IP 66 по ГОСТ 14254 (защита от пыли полная, защита от мощных водяных струй) и стандарту степени защиты электрооборудования от механически воздействий IK 10 по IEC 62262 (максимальная степень защиты). Подтверждается сертификатом соответствия № РОСС RU.32001.04ТБФ1.ОСП26.34658
• Круглосуточная автономная работа
• Точная идентификация дронов одной модели, марки или частотного диапазона
• Определение направления приближения и «угла атаки» БПЛА
• Возможность добавления дронов в «чёрный» и «белый» список одним нажатием клавиши. При этом дроны, занесённые в «белый» список не будут вызывать сигнала тревоги и включения системы подавления (если она имеется в составе комплекса)
• Определяет координаты нахождения БПЛА, точки его запуска, а так же места нахождения оператора (работает, только если в БПЛА не отключена передача указанных данных)
• Возможность объединения нескольких комплексов в сеть под централизованным управлением
• Встроенная цифровая система диагностики с сигнализацией о неисправностях
• Быстрое время реагирования
• Большая библиотека обнаруживаемых моделей, включающая в себя не менее 97 % всех существующих на рынке коммерческих БПЛА
• Возможность удалённого управления комплексом посредствам сети Internet
• Простая интеграция в состав комплекса обнаружения и противодействия БПЛА, включавшего в себя радар, систему визуального обнаружения и сопровождения цели, систему подавления (в том числе и направленного, либо секторного)
• Возможность подключения в систему дополнительных подавителей, например: ПД-714 «Форт», ПД-702 «Цилиндр», ПД-704 «Периметр», ПД-715 «Форпост»
• Возможность интеграции нескольких комплексов в единую сеть под централизованным управлением по сети
• Суммарная выходная мощность подавления составляет 450 Вт.
• Радиус подавления до 3 км
• Радиус обнаружения до 10 км
• Конструкция обеспечивает соответствие стандарту IP-66
• Возможность работы в круглосуточном режиме
• Основной блок и антенная система комплекса монтируются на крышах зданий и сооружений, либо размещаются на треногах или мачтах
• Продукция имеет решение Государственной Комиссии по Радиочастотам (ГКРЧ) № 25-79-06.2 О выделении полос радиочастот, что позволяет пользователю зарегистрировать устройство и использовать его в рамках действующего законодательства
• Соответствует Постановление Правительства Российской Федерации от 30.04.2025 № 588 "Об особенностях защиты от актов незаконного вмешательства с использованием беспилотных аппаратов объектов транспортной инфраструктуры и (или) групп объектов транспортной инфраструктуры, вокруг которых устанавливаются зоны безопасности"
• Соответствует Постановлению Правительства Российской Федерации от 1 марта 2024 г. N 258 «Об утверждении требований к антитеррористической защищенности объектов (территорий) промышленности, находящихся в ведении или относящихся к сфере деятельности Министерства промышленности и торговли Российской Федерации, и формы паспорта безопасности этих объектов (территорий)».
• Устройство соответствует требования пожарной безопасности по ГОСТ 12.1.004-91, ГОСТ 27483-87 и ГОСТ 27484-87 - Сертификат соответствия № РОСС RU.32079.04СПБ1.ОС12.34244
• Устройство соответствует требованиям в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», ФНИП «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» - Сертификат № РОСС RU.32432.04ПБЭ0.ОС12.38644
• Производство прошло сертификацию системы менеджмента качества по стандарту ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) – Сертификат соответствия № РОСС RU.ТПР0.001.S000824
• Производство прошло сертификацию и соответствует стандарту производства военной продукции ГОСТ РВ 0015-002-2020, что позволяет осуществлять поставку, использование, эксплуатацию, ремонт и утилизацию военной продукции. – Сертификат соответствия № РОСС RU.32001.04ИБФ1.ОС40.38503
• Производство прошло сертификацию и соответствует стандарту ГОСТ Р ИСО 29001-2023 (ISO 29001:2020), система менеджмента качества организаций, поставляющих продукцию и предоставляющих услуги в нефтяной, нефтехимической и газовой промышленности - Сертификат № РОССRU.ТПР0.001.S001395
• Оборудование соответствует требованиям сертификации «Сделано в России», подтверждающий высокое качество производимой в России продукции - Сертификат № РОССRU.З2766.04ПГС0.OC02.02116
• Высокое качество продукции подтверждено сертификатом
• Успешно используется в зоне СВО
• Товар выпускается в соответствии с ГОСТ (ГОСТ 30804.3.3-2013 (IEC 61000-3-3:2008) раздел 5; ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009) разделы 5 и 7; ГОСТ 12.2.007.0-75; ГОСТ 30336. 4.1.1.8; ГОСТ 30804.4.6. 4.1.1.9; ГОСТ 30804.4.12. 4.1.1.10; ГОСТ Р 51317.4.14; ГОСТ ГОСТ IEC 62311-2013 (ГОСТ Р 53603-2020)) - Сертификат соответствия № 0077027 (Рег. номер РОССRU.32766.04ПГС02.30099)
• Безопасность для здоровья подтверждена Экспертным заключением № 16027/53

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип: стационарный.
Принцип работы: интеллектуальный (пассивный радиочастотный сканер для обнаружения БПЛА комбинированный с системой подавления)
Диапазон рабочих частот обнаружения:

• Wi-Fi 2,4: от 2 400 до 2 483,5 МГц
• Wi-Fi 5,8: от 5 720 до 5 850 МГц
• RC868/915: от 860 до 930 МГц
• Wi-Fi 5,2: от 5 150 до 5 350 МГц
• RC438: от 420 до 480 МГц
• RC200: от 200 до 400 МГц (Опция)
• RC300: от 310 до 395 МГц (Опция)
• RC600: от 480 до 620 МГц (Опция)
• RC700: от 650 до 790 МГц (Опция)
• RC920: от 915 до 930 МГц (Опция)
• RC1200: от 1 100 до 1 400 МГц (Опция)
• RC1400: от 1 405 до 1 655 МГц (Опция)
• RC1800: от 1 700 до 1 880 МГц (Опция)
• GPS L2+L5/Galileo E5a+E5b+E6/Glonass L2+L3/BeiDou B2+B3: от 1 160 до 1 300 МГц (Опция)
• GPS L3+L4: от 1300 до 1 400 МГц (Опция)
• RC2200: от 2 200 МГц до 2 400 МГц (Опция)
• RC3300: от 3 300 МГц до 3 500 МГц (Опция)
• RC4400: от 4 400 МГц до 4 600 МГц (Опция)
• RC4700: от 4 600 МГц до 4900 МГц (Опция)
• RC5000: от 4 900 МГц до 5150 МГц (Опция)
• RC5500: от 5 350 до 5 500 МГц (Опция)
• RC5900: от 5 850 до 6 000 МГц (Опция)
• RC6100: от 6100 до 6 250 МГц (Опция)

Дальность обнаружения: до 10 000 метров
Частотный диапазон: от 30 МГц до 6 000 МГц
Диапазон частот и подавляемые стандарты:

• GPS L1: от 1 520 до 1 620 МГц – 50 Вт
• Wi-Fi 2,4: от 2 400 до 2 483,5 МГц – 50 Вт
• Wi-Fi 5,2: от 5 150 до 5 350 МГц – 50 Вт
• Wi-Fi 5,8: от 5 720 до 5 850 МГц – 50 Вт
• RC868/915(GSM/Downlink): от 860 до 930 МГц – 50 Вт
• RC438: от 420 до 480 МГц – 50 Вт
• RC1800 (DCS/Downlink): от 1 700 до 1 880 МГц – 50 Вт
• RC2200 (LTE-4G/Downlink): от 2 200 МГц до 2 400 МГц – 50 Вт
• RC700 (LTE-4G/Downlink): от 650 до 790 МГц - 50 Вт
• RC200: от 200 до 400 МГц (Опция)
• RC300: от 310 до 395 МГц (Опция)
• RC600: от 480 до 620 МГц (Опция)
• RC920: от 915 до 930 МГц (Опция)
• RC1400: от 1 405 до 1 655 МГц (Опция)
• RC1800: от 1 700 до 1 880 МГц (Опция)
• GPS L2+L5/Galileo E5a+E5b+E6/Glonass L2+L3/BeiDou B2+B3: от 1 160 до 1 300 МГц (Опция)
• RC2200: от 2 200 МГц до 2 400 МГц (Опция)
• RC3300: от 3 300 МГц до 3 500 МГц (Опция)
• RC4400: от 4 400 МГц до 4 600 МГц (Опция)
• RC4700: от 4 600 МГц до 4900 МГц (Опция)
• RC5000: от 4 900 МГц до 5150 МГц (Опция)
• RC5500: от 5 350 до 5 500 МГц (Опция)
• RC5900: от 5 850 до 6 000 МГц (Опция)
• RC6100: от 6100 до 6 250 МГц (Опция)

Обращаем Ваше внимание, что в устройстве могут быть реализованы любые частотные диапазоны и каналы подавления в диапазоне от 10 МГц до 6250 МГц!
Выходная мощность системы подавления суммарная: 450 Вт
Количество каналов: 9
Дальность подавления: до 3 км
Чувствительность приёмника: не хуже -95 дБм (25 кГц)
Скорость обнаружения: не более 2 с
Количество одновременно обнаруживаемых БПЛА: не менее 30
Сектор обнаружения: 360°
Время работы: от внешнего источника питания – не ограничено
Напряжение питания: 220 (- 33 + 24) В
Диапазон рабочих температур: от –40 до +70 ℃
Влажность воздуха: до 90 %
Габариты: обнаружителя - диаметр 40 мм, высота 570 мм, подавителя - 510×460×230 мм
Вес: обнаружителя - 17 кг, подавителя - 35 кг + 5 кг. антенны
Соответствие стандартам: IP-66 и IK-10

Благодаря тому, что устройство формирует помеху в Ультравысоких (УВЧ) и Сверхвысоких (СВЧ) частотах, которые обладают низкой проникающей способностью благодаря длине волны - нахождение на расстоянии более двух метров от работающего прибора является безопасным для человека неограниченное время. Нахождение в здании или даже в автомобиле на более близком расстоянии, снижает уровень излучения до безопасных значений (так же благодаря низкой проникающей способности УВЧ и СВЧ волн). Нахождение незащищённого человека на расстоянии менее двух метров от работающего прибора на период более восьми часов непрерывно не рекомендуется.
