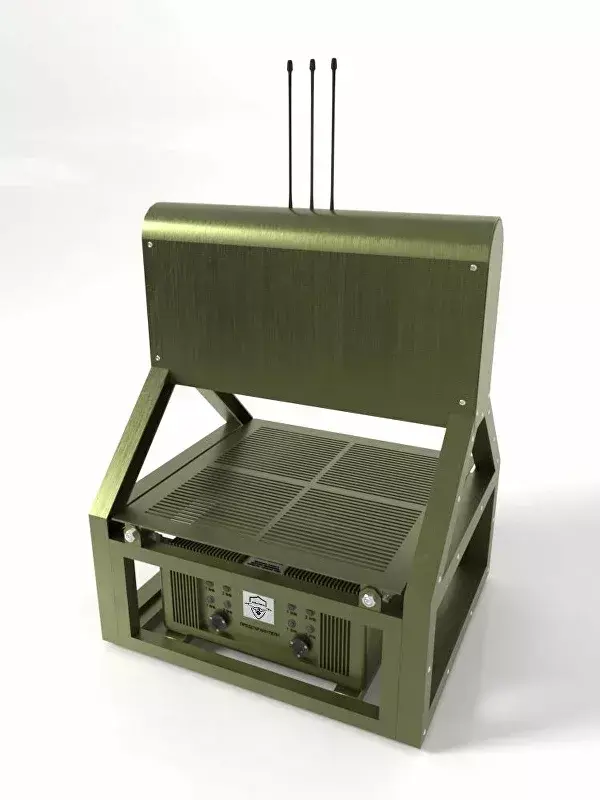

Переносной подавитель БПЛА (беспилотных летательных аппаратов) ПД-701 «Дрон-Броня», предназначен для обеспечения безопасности личного состава ВС, силовых структур и сил специального назначения, при выполнении ими задач и несения дежурства, в том числе и на линии непосредственного соприкосновения с противником как от проведения атаки с использованием БПЛА (Дронов), так и от проведения авиаразведки с их использованием. Конструкция подавителя дронов ПД-701 «Дрон-Броня» предусматривает его установки на технику.
Относится к средствам радиоэлектронной борьбы (средствами подавления или преобразования электромагнитных излучений и сигналов дистанционного управления) с беспилотными воздушными, подводными и надводными судами и аппаратами, беспилотными транспортными средствами и иными автоматизированными беспилотными комплексами / средствам и комплексам РЭБ.
Для обеспечения защиты устройства от поражения лёгким стрелковым вооружением и осколками предусмотрен металлический сварной каркас для крепления бронежилета, что даёт возможность использовать устройство, в том числе и на линии соприкосновения с противником.
Подавитель БПЛА ПД-701 «Дрон-Броня», благодаря принципу работы и широкому диапазону подавляемых частот, защищает даже от атак использующих принцип «атака роя дронов».
Конструкция подавителя дронов SPK-1701 «Дрон-Броня» позволяет использовать его в том числе и в сложных условиях.
Основной областью применение блокиратора является защита специального транспортного средства или конвоя.
Особенности подавитель БПЛА ПД-701 «Дрон-Броня»:
- Высокая мощность суммарного выходного сигнала составляет 900 Вт, что является значительным, учитывая, что масса-габаритные характеристики блокиратора относительно невелики.
- Устройство соответствует стандарту степени защиту оболочки IP 66 по ГОСТ 14254 (защита от пыли полная, защита от мощных водяных струй) и стандарту степени защиты электрооборудования от механически воздействий IK 10 по IEC 62262 (максимальная степень защиты). Подтверждается сертификатом соответствия № РОСС RU.32001.04ТБФ1.ОСП26.34658.
- Блокиратор соответствует требованиям международного стандарта IP 66, что даёт возможность использовать его в сложных погодно-климатических условиях, а так же при ведении активных боевых действий, в том числе и на линии соприкосновения с противником.
- Эффективное подавление сигналов управления (в т. ч. видеосигналов) передаваемых FPV-дронам по GSM-каналам сотовой связи (800-2600 МГц, т.е. по каналам высокоскоростного соединения с Интернетом на мобильных устройствах, как правило стандарта 4G).
- Надёжная защита от FPV дронов. Устройство имеет высокую эффективность в подавлении FPV дронов.
- Эффективное подавление даже мощных сигналов радиолиний управления БПЛА.
- Эффективное подавление всех существующих систем глобального позиционирования (спутниковой навигации).
- Подавитель оснащён высокоэффективными внешними антеннами, с высоким коэффициентом усиления, что значительно улучшает его эффективность.
- Блокиратор может использоваться во время движения транспортного средства, а так же во время его стоянки с включенным двигателем. Оператор осуществляет управление устройством посредствам ПДУ.
- Солидная защит от механических повреждений дают возможность применять устройство в сложных погодно-климатических условиях, а так же при ведении активных боевых действий, в том числе и на линии соприкосновения с противником.
- Широкий диапазон напряжения электропитания прибора (24 (– 4, +6)В или 13,8 (±1,2) В) даёт возможность перемещать прибор на другое ТС без каких-либо доработок.
- Подавитель БПЛА ПД-701 «Дрон-Броня» чрезвычайно прост в использовании.
- Имеется возможность независимого включения или отключения отдельно каждого из каналов.
- Время работы радиоуправляемых взрывных устройств ПД-701 «Дрон-Броня»- круглосуточно: 7 дней в неделю, 24 часа в сутки.
- Блокиратора радиоуправляемых взрывных устройств ПД-701 «Дрон-Броня» достаточно приемлем по цене, а по своим характеристикам не имеет отечественных аналогов.
- 9 независимых каналов имеют возможность плавной независимой регулировки выходной мощности.
- Антенны блокиратора и фидеры к ним размещаются в едином сварном каркасе, обеспечивающим возможность крепления бронежилета или бронеплит, защищая устройство от поражения лёгким стрелковым вооружением и осколками.
- Устройство соответствует требования пожарной безопасности по ГОСТ 12.1.004-91, ГОСТ 27483-87 и ГОСТ 27484-87 - Сертификат соответствия № РОСС RU.32079.04СПБ1.ОС12.34244.
- Устройство соответствует требованиям в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», ФНИП «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» - Сертификат № РОСС RU.32432.04ПБЭ0.ОС12.38644.
- Производство прошло сертификацию системы менеджмента качества по стандарту ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) – Сертификат соответствия № РОСС RU.ТПР0.001.S000824.
- Производство прошло сертификацию и соответствует стандарту производства военной продукции ГОСТ РВ 0015-002-2020, что позволяет осуществлять поставку, использование, эксплуатацию, ремонт и утилизацию военной продукции. – Сертификат соответствия № РОСС RU.32001.04ИБФ1.ОС40.38503.
- Производство прошло сертификацию и соответствует стандарту ГОСТ Р ИСО 29001-2023 (ISO 29001:2020), система менеджмента качества организаций, поставляющих продукцию и предоставляющих услуги в нефтяной, нефтехимической и газовой промышленности - Сертификат № РОССRU.ТПР0.001.S001395.
- Оборудование соответствует требованиям сертификации «Сделано в России», подтверждающий высокое качество производимой в России продукции - Сертификат № РОССRU.З2766.04ПГС0.OC02.02116.
- Высокое качество продукции подтверждено сертификатом.
- Успешно используется в зоне СВО.
- Товар выпускается в соответствии с ГОСТ (ГОСТ 30804.3.3-2013 (IEC 61000-3-3:2008) раздел 5; ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009) разделы 5 и 7; ГОСТ 12.2.007.0-75; ГОСТ 30336. 4.1.1.8; ГОСТ 30804.4.6. 4.1.1.9; ГОСТ 30804.4.12. 4.1.1.10; ГОСТ Р 51317.4.14; ГОСТ ГОСТ IEC 62311-2013 (ГОСТ Р 53603-2020)) - Сертификат соответствия № 0077027 (Рег. номер РОССRU.32766.04ПГС02.30099).
- Безопасность для здоровья подтверждена Экспертным заключением № 16027/53.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Возможные стандарты подавления:
- Wi-Fi 2,4: от 2 400 до 2 483,5 МГц – 100 Вт
- Wi-Fi 5,2: от 5 150 до 5 350 МГц – 100 Вт
- Wi-Fi 5,8: от 5 720 до 5 850 МГц – 100 Вт
- GPS L1/Galileo E1/Glonass L1/BeiDou B1: от 1 520 до 1 620 МГц – 50 Вт
- RC700: от 650 до 790 МГц – 100 Вт
- RC868/915: от 860 до 930 МГц – 100 Вт
- RC438: от 400 до 450 МГц- 100 Вт
- RC1200: от 1100 до 1400 МГц - 50 Вт
- RC1800: от 1 700 до 1 880 МГц – 50 Вт
- RC2100: от 2 110 МГц до 2 170 МГц - 50 Вт
- RC2700: от 2 500 МГц до 2700 МГц - 100 Вт
- RC200: от 200 до 400 МГц (Опция)
- RC300: от 310 до 395 МГц (Опция)
- RC600: от 480 до 620 МГц (Опция)
- RC920: от 915 до 930 МГц (Опция)
- RC1400: от 1 405 до 1 655 МГц (Опция)
- RC1800: от 1 700 до 1 880 МГц (Опция)
- GPS L2+L5/Galileo E5a+E5b+E6/Glonass L2+L3/BeiDou B2+B3: от 1 160 до 1 300 МГц (Опция)
- GPS L3+L4: от 1300 до 1 400 МГц (Опция)
- RC2200: от 2 200 МГц до 2 400 МГц (Опция)
- RC3300: от 3 300 МГц до 3 500 МГц (Опция)
- RC4400: от 4 400 МГц до 4 600 МГц (Опция)
- RC4700: от 4 600 МГц до 4900 МГц (Опция)
- RC5000: от 4 900 МГц до 5150 МГц (Опция)
- RC5500: от 5 350 до 5 500 МГц (Опция)
- RC5900: от 5 850 до 6 000 МГц (Опция)
- RC6100: от 6100 до 6 250 МГц (Опция)
Обращаем Ваше внимание, что в устройстве могут быть реализованы любые частотные диапазоны и каналы подавления в диапазоне от 10 МГц до 6250 МГц!
Выходная мощность: 900 Вт
Время непрерывной работы при от – 40 до + 75 С: не ограничено
Тип антенн: находятся в едином стальном каркасе
Количество антенн: 9
Возможность регулирования выходной мощности: есть, независимо по каждому из каналов
Энергопотребление: не более 1450 Вт
Дальность подавления: каналов управления БПЛА - 4-5 км, навигационных каналов - 5-7 км (испытания проводились на моделях БПЛА DJI Phantom 4 и DJI Mavic 3)
Питание:
- от 12,6 до 15 В;
- от 20 до 30 В;
- внешняя АКБ (время непрерывной работы до 2 часов) - ОПЦИЯ
Габаритные размеры генераторного блока: 750 х 450 х 670 мм
Вес: 55 кг
Соответствие стандарту: IP-66 и IK-10
Благодаря тому, что устройство формирует помеху в Ультравысоких (УВЧ) и Сверхвысоких (СВЧ) частотах, которые обладают низкой проникающей способностью благодаря длине волны - нахождение на расстоянии более двух метров от работающего прибора является безопасным для человека неограниченное время. Нахождение в здании или даже в автомобиле на более близком расстоянии, снижает уровень излучения до безопасных значений (так же благодаря низкой проникающей способности УВЧ и СВЧ волн). Нахождение незащищённого человека на расстоянии менее двух метров от работающего прибора на период более восьми часов непрерывно не рекомендуется.
